Zwölf Module.
Eine Extrusionslinie.

Vom Extruder bis zur Ablegestation — jedes IDE-Modul ist eigenständig einsetzbar und für die Komplettlinie aufeinander abgestimmt. Modular gedacht. Auf Maß gebaut.

Module12 Hauptkategorien
Konfiguration100% kundenspezifisch
Profil-Ø3 — 250 mm
MaterialienPVC · PP · PE · TPE · PA · ABS
/ 01 · 12

Extruder

  • Schneckendurchmesser Ø 30 / 45 / 60 / 75 / 90 / 120 mm
  • L/D-Verhältnis 24:1 bis 30:1, kundenspezifisch verfügbar
  • AC-Servoantrieb mit hochauflösender Drehzahlregelung
  • Mehrzonenheizung mit präziser Temperaturkontrolle
  • Wechselbare Schneckengeometrien für unterschiedliche Materialien
Durchsatzbis 800 kg/h
Heizzonen4 — 7, individuell regelbar
MaterialienPVC, PE, PP, ABS, PS, TPE
SteuerungSiemens S7 · IDE-HMI
Datenblatt anfragen
← Alle Produkte anzeigen

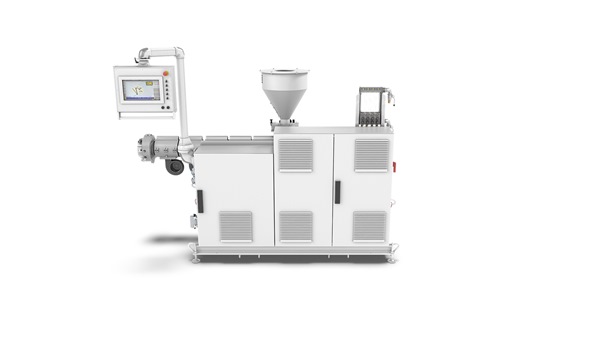

360° Ansicht · Extruder
360°
/ 02 · 12

Koextruder

  • Schneckendurchmesser Ø 20 / 25 / 30 / 45 mm
  • Bis zu vier Beiextruder pro Linie kombinierbar
  • Synchronisierte Mehrkomponentenregelung
  • Schwenkbare Anbauausführung für optimale Werkzeuganbindung
  • Auch als TPE-Linie für Weich-Hart-Verbindungen
AnbauHorizontal · vertikal · schwenkbar
Schichten2 — 4 Komponenten
AnwendungHart/Weich · Dichtungen · Farbstreifen
Datenblatt anfragen
← Alle Produkte anzeigen
360° Ansicht · Koextruder
360°
/ 03 · 12

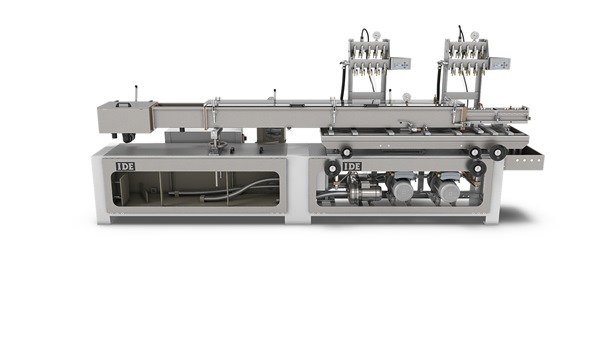

Kalibriereinheiten

  • Vakuum-Kalibriertische in modularer Länge
  • Trockenkalibrierung für Hart- und Weichprofile
  • Kombi-Kalibrierung (Vakuum + Sprühnebel) verfügbar
  • X/Y/Z-Feinjustierung über Handräder oder motorisch
  • Schnellwechsel-System für kurze Rüstzeiten
Länge1.000 — 8.000 mm
VakuumZonenweise regelbar
KühlungWasserkreislauf · Sprühnebel
Datenblatt anfragen
← Alle Produkte anzeigen
360° Ansicht · Kalibriereinheiten
360°
/ 04 · 12

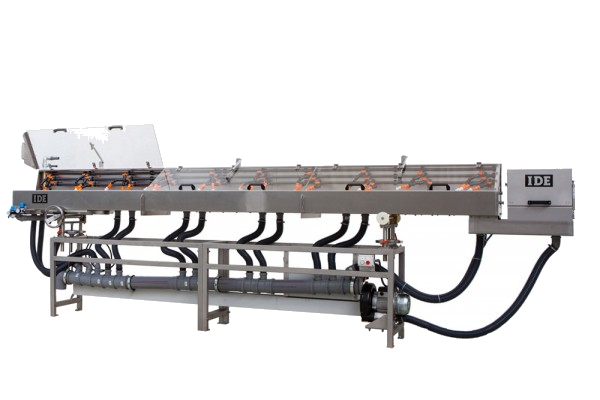

Kühleinheiten

  • Mehrkammer-Kühlbäder mit zonenweiser Temperaturregelung
  • Sprühnebelstrecken für empfindliche Profile
  • Profilführungen, wechselbar je Werkzeug
  • Wasserumlauf mit Filterung und Rückkühlung
  • Modulare Länge, in bestehende Linien integrierbar
Länge2.000 — 12.000 mm
VerfahrenWasserbad · Sprühnebel
RegelungZonenweise temperiert
Datenblatt anfragen
← Alle Produkte anzeigen
Kühleinheiten
/ 05 · 12

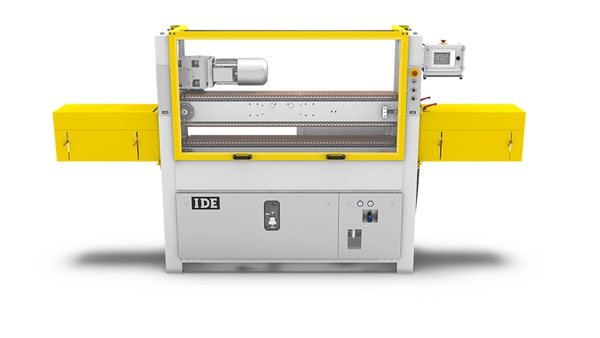

Abzugseinheiten

  • Raupenabzug mit zwei, drei oder vier Bändern
  • AC-Servoantrieb · stufenlose Drehzahlregelung
  • Wechselbare Abzugsraupen für unterschiedliche Profilgeometrien
  • Pneumatischer Anpressdruck, profilschonend
  • Synchronisierte Kopplung mit Extruder und Trenneinheit
Geschw.0,5 — 60 m/min
Zugkraftbis 6.000 N
Datenblatt anfragen
← Alle Produkte anzeigen
360° Ansicht · Abzugseinheiten
360°
/ 06 · 12

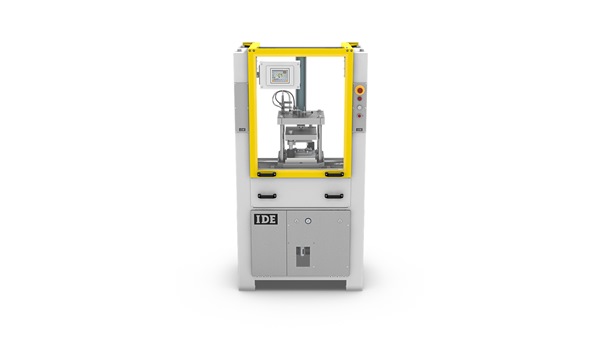

Stanzeinheiten

  • Mitlaufender Stanzschlitten für Endlosbetrieb
  • Wechselbare Werkzeugeinsätze pro Profil
  • Servoantrieb mit programmierbarer Hubzahl
  • Lochbilder über Steuerung frei parametrierbar
  • Auf Wunsch mit Abführung der Stanzlinge
AntriebServo · pneumatisch
Toleranz± 0,3 mm
OptionenStanzlingabfuhr · Sensorik
Datenblatt anfragen
← Alle Produkte anzeigen
360° Ansicht · Stanzeinheiten
360°
/ 07 · 12

Sägeeinheiten

  • Mitlaufender Sägeschlitten für Endlosbetrieb
  • Hartmetall- oder diamantbestückte Sägeblätter
  • Absaugung mit Filterung als Standard
  • Längenmessung über Encoder, Toleranz ±0,5 mm
  • Auf Wunsch mit Stütztisch und Profilführung
Schnittlänge300 — 6.000 mm
Toleranz± 0,5 mm
OptionenAbsaugung · Stütztisch
Datenblatt anfragen
← Alle Produkte anzeigen
/ 08 · 12

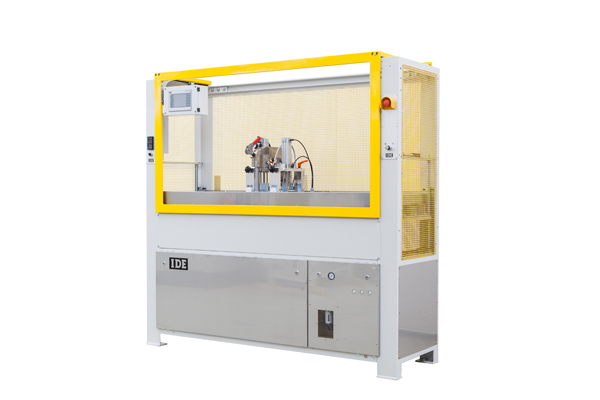

Trenneinheiten

  • Spanloser Schnitt — keine Späne, keine Absaugung nötig
  • Mitlaufender Trennschlitten für Endlosbetrieb
  • Wechselmesser für unterschiedliche Profilquerschnitte
  • Servoangetriebener Schnittzylinder, programmierbare Länge
  • Geeignet für Hart-, Weich- und Mehrkomponentenprofile
VerfahrenGuillotine · spanlos
Schnittlänge200 — 6.000 mm
Toleranz± 0,5 mm
Datenblatt anfragen
← Alle Produkte anzeigen
Trenneinheiten
/ 09 · 12

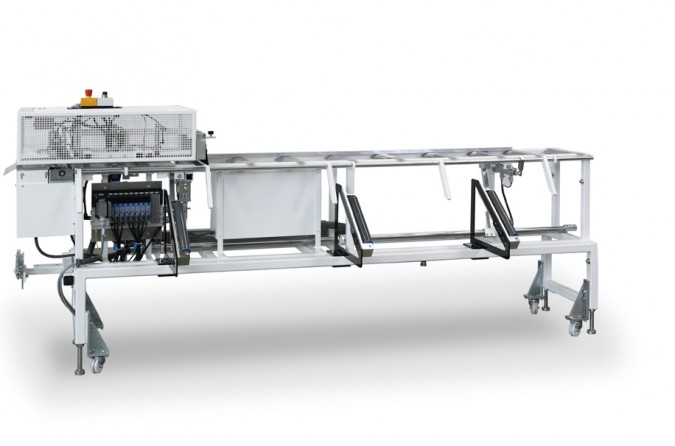

Ablegeeinheiten

  • Klapptisch mit pneumatischer Schwenkbewegung
  • Stapler mit lagengenauer Ablage
  • Wickelstation für endlose Profile
  • Integration in Verpackungsprozess möglich
  • Mit oder ohne Längenpuffer
AblageKlapptisch · Stapler · Wickler
SteuerungIntegriert in Linienleitstand
Datenblatt anfragen
← Alle Produkte anzeigen
Ablegeeinheiten
/ 10 · 12

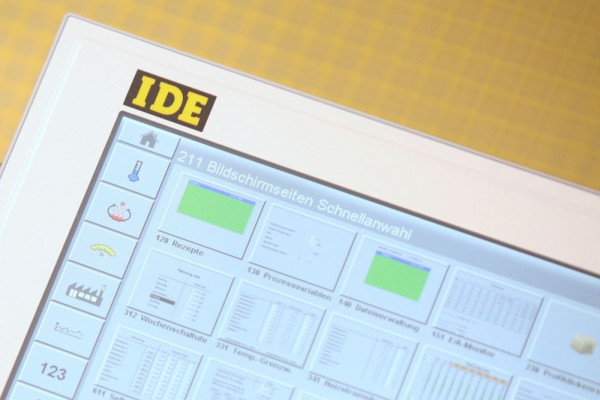

Steuerungen

  • Siemens S7 mit Touchpanel HMI
  • Rezepturverwaltung für Profil- und Materialwechsel
  • Prozessdatenaufzeichnung, OPC UA / MES-Anbindung
  • Fernwartung über gesicherte VPN-Verbindung
  • Synchronisierte Regelung aller Linienkomponenten
PlattformSiemens S7-1500 · TIA Portal
HMIComfort Panel 15" / 22"
SchnittstellenOPC UA · PROFINET · MES
Datenblatt anfragen
← Alle Produkte anzeigen
Steuerungen
/ 11 · 12

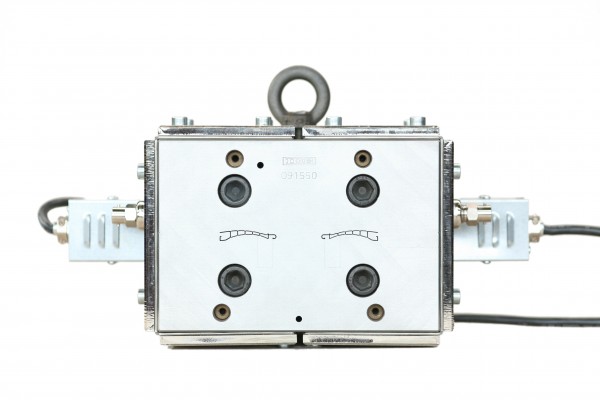

Extrusionswerkzeuge

  • Konstruktion in 3D-CAD mit Rheologie-Simulation
  • Hauseigene Werkzeugfertigung in Ostfildern
  • Werkzeuge für Hart-, Weich- und Mehrkomponenten-Profile
  • Schnellwechsel-Adapter für kurze Rüstzeiten
  • Werkzeugservice: Reinigung, Reparatur, Geometrieanpassung
MaterialWerkzeugstahl · gehärtet · vernickelt
Komponenten1 — 4 (Koextrusion)
ServiceReinigung · Reparatur · Umbau
Werkzeuganfrage
← Alle Produkte anzeigen
Extrusionswerkzeuge
/ 12 · 12

Gebrauchtmaschinen

  • Vollständige technische Prüfung in unserer Werkstatt
Datenblatt anfragen
← Alle Produkte anzeigen
