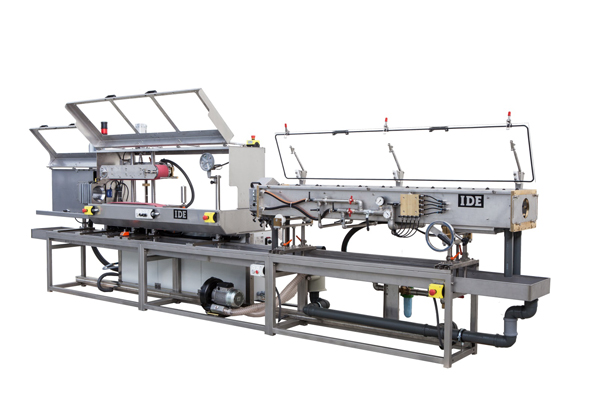

Projekt des Monats Dezember 2018:Komplettanlage zur Herstellung von diversen Filterprofilen

Die Aufgabenstellung:

  • Folgeanlage für mehr als 6 unterschiedliche Filterprofile von Ø15 – Ø 120mm
  • Ausführung weitgehend aus rostfreien Materialien
  • Sprühwasserbad mit Einzelregelung der jeweiligen Sprühbalken
  • Profiltrocknung via Absaugtechnologie
  • Bandabzug mit gleichbleibender Spritzmitte
  • Schneideinheit für Profile bis Ø 125mm

Die Lösung:

Extrusionsfolgeanlage bestehend aus folgenden Komponenten:

  • Kalibrierfolgestraße mit über 60 Sprühdüsen
  • Einlaufseitiger auswechselbarer Sprühring
  • Auslaufseitiger Absaugring mit wechselbaren Abmessungen
  • Bandabzug mit manueller zentrierter Spaltverstellung
  • Rotationsschneideinheit für Profildurchgang bis zu Ø125mm
Einlaufseitiger Spruehring Spruehwasserbad
Einlaufseitiger Sprühring Sprühwasserbad
Auslaufseitige Absaugtechnologie Bandabzug mit Spaltverstellung
Auslaufseitige Absaugtechnologie Bandabzug mit Spaltverstellung
Rotationsschneideinheit mit Schneidmatrize Steuerung ME Control 20 4 Folgeeinheit
Rotationsschneideinheit mit Schneidmatrize Steuerung ME Control 20/4
