Projekt des Monats Juli 2017: Anlage zur Extrusion von PVC-F Dichtungsprofilen

Die Aufgabenstellung:

  • Bau eines Einschneckenextruders mit optimierter Ausstoßleistung für TPE/PVC-F
  • Entwicklung und Bau eines Sondersprühbades mit integriertem Transportband für ein Dichtungsprofil

Die Lösung:

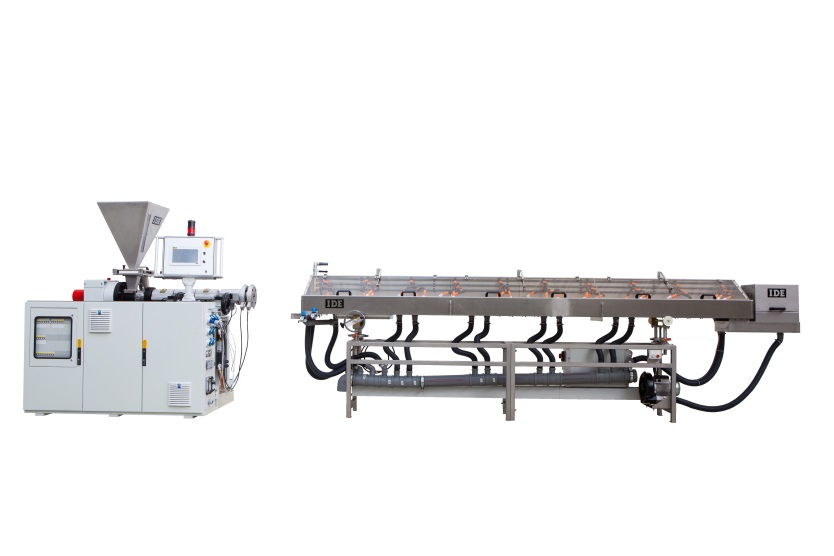

  • Einschneckenextruder ME 45/4x25D
  • AC-Antrieb 15 kW, luftgekühlt; Schneckendrehzahl 92 min-1; Integration einer Profilkantenregelung; Materialtrichter, 3 Positionen Schiebemechanismus mit Linearführung; genutete Einzugsbuchse; Spezialschnecke zur Verarbeitung von TPE/PVC-F; Steuerung mini ME Control/4.
  • Kalibrierfolgestraße in VA-Ausführung
  • Gesamtlänge 4,5 m; VA-Sprühwasserbad mit eingebautem Transportförderband; einlaufseitige regelbare Stützluftregler; verstellbare Sprühdüsen im Wasserbad; geschlossenes Wasserabblasbecken mit Luftdüsen.

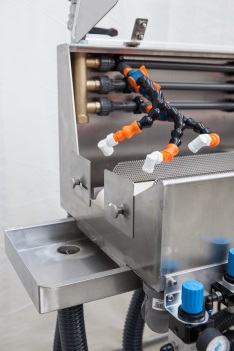

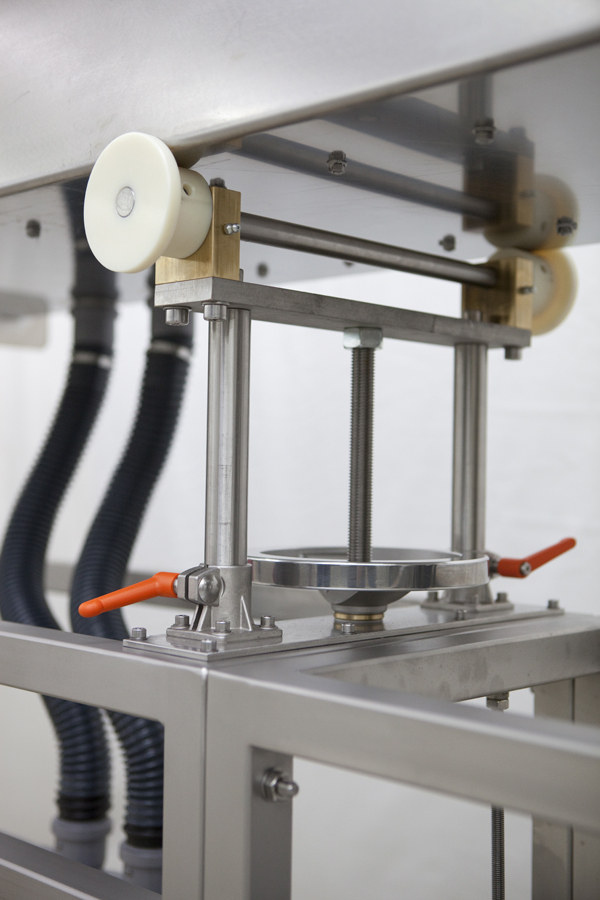

Wasserabtropfbecken Hoehenverstellung
Wasserabtropfbecken Höhenverstellung

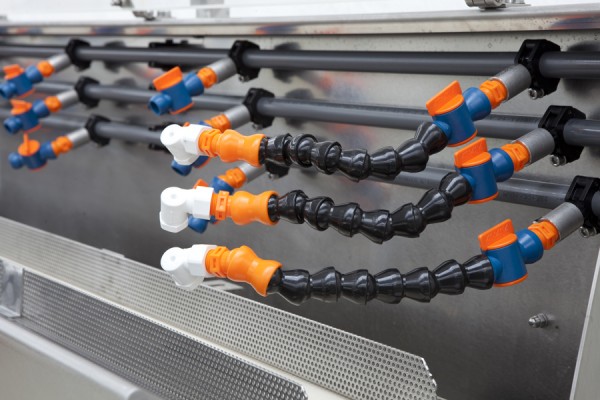

Spruehduesen Spruehduesen mit Foerderband
Sprühdüsen Sprühdüsen mit Förderband
