Projekt des Monats Mai 2017: Postkoextrusion

Die Aufgabenstellung:

Platzsparende Integration von zwei Post Koextrudern auf einer Kalibriereinheit für das Anextrudieren einer PVC-F Weichlippe und Gummikedern an eine Rollladenführungschiene. Aufnahmemöglichkeit eines 5 m langen Kalibriersystems, bestehend aus Vakuumtank (3 Meter) und Sprühwasserbad (1 Meter) sowie PCE-Station (1 Meter).

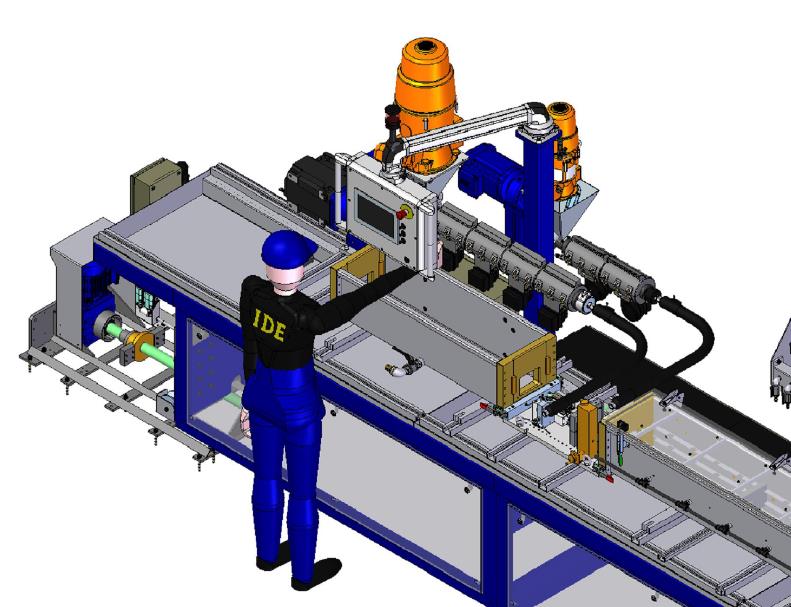

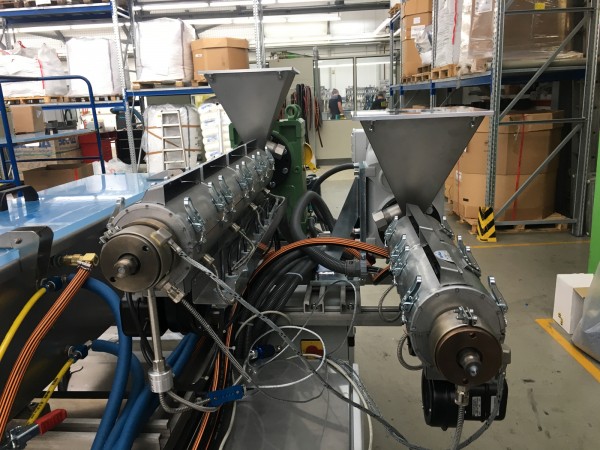

Parallel angeordnete Postkoextruder

2 parallel angeordnete

Post Koextruder:

Ø 38 mm für Kedergummi

Ø 20 mm für Gummidichtlippe

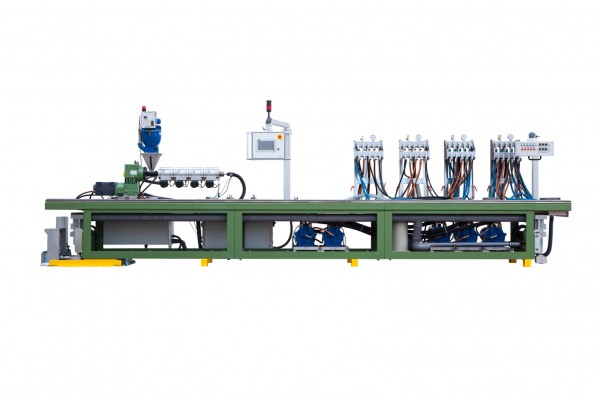

 Postkoextrusion Gesamtanlage

Die Lösung:

Kalibriereinheit ME 16/6.5:

  • Extrusionshöhe 1100 mm
  • Kalibrieraufnahme 700x6000 mm
  • motorische Längsverstellung (± 250 mm)
  • motorische Höhenverstellung, separat für vorne und hinten (± 60 mm)
  • Querverstellung manuell (± 25 mm)
  • 5 Vakuumpumpen à 4,3kW mit Schnellwechselanschluss
  • 4 Verteilergestelle mit jeweils 10xVakuumanschluss ½“ und 10xWasseranschluss ½“
  • 1 Vakuumanschluss 5/4“ für Vakuumsprühtank

 Einschneckenextruder MEB 38/4x25D:

  • AC Antrieb 7,1 kW mit Stirnraduntersetzungsgetriebe
  • Schneckendrehzahl max. 67 U/min
  • nitrierter Zylinder mit wassergekühlter Einzugszone
  • 4 Zylinderheiz-/Kühlzonen
  • Materialtrichter 6 Liter Volumen mit Deckel für Dosiergerät
  • Schnecke zur Verarbeitung von PVC-F (4 bis 20 kg/h)
  • flexibler Heizschlauch, Länge 1,0 m
  • Massedruck- und Temperaturmessung

 Einschneckenextruder MEB 20/5x25D:

  • AC Flachgetriebemotor 2,6 kW
  • Schneckendrehzahl max. 197 U/min
  • nitrierter Zylinder mit wassergekühlter Einzugszone
  • 2 Zylinderheiz-/Kühlzonen
  • Materialtrichter 6 Liter Volumen mit Deckel für Dosiergerät
  • Schnecke zur Verarbeitung von PVC-F (0,5 bis 5 kg/h)
  • flexibler Heizschlauch, Länge 1,0 m

 Bildschirmsteuerung mini ME Control /4:

  • 25,6 cm (10,1“) analog, resistiver Touch-Bildschirm
  • Drehzahleinstellung über Digitalpoti
  • Temperaturreglung mit Istwertanzeige, Heizstromanzeige und Alarmen
  • Wochenzeitschaltuhr
  • Anzeige der Hauptdaten auf allen Seiten
  • Bildschirmunterstützte Bedienerhilfe
  • Datenträgerfunktionen mit Schnittstelle (USB Port)
  • Trendgrafiken
  • Aufzeichnung von Prozessvariablen
  • Rezeptverwaltung

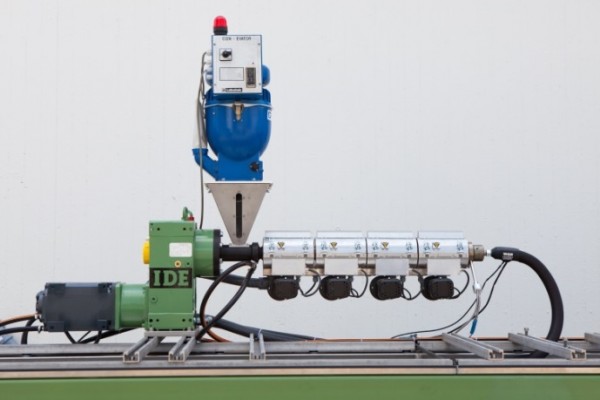

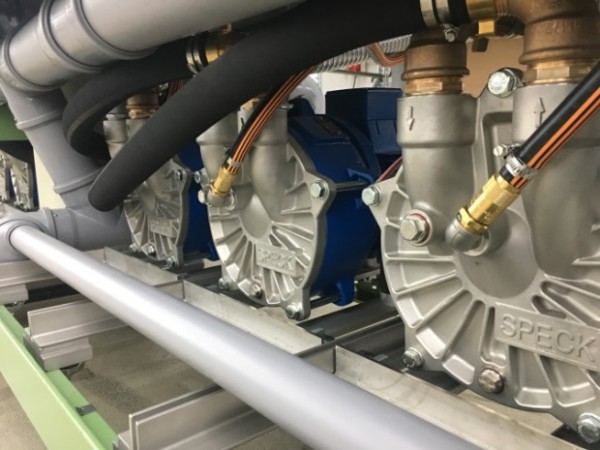

Vakuumsystem Einschneckenextruder MEB 38 4x25D
Vakuumsystem Einschneckenextruder ME B 38/4 x 25D
