Projekt des Monats September 2018: Kombinierte Säge-Guillotine-Einheit zum Ablängen unterschiedlicher Profilarten aus PVC, ABS, PP, PE, TPE

Unterflursäge ME 50/6.1 mit Schneidkopf Guillotine G1.120

Die Aufgabenstellung:

  • Integration einer Säge/Guillotine Kombination in eine Komplettanlage
  • Leichter Austausch der Einheit in eine beliebige andere Extrusionsanlage

Ziel:

  • Sondereinheit, ausgelegt zum Ablängen von über 20 verschiedene Profilen
  • Profilgeschwindigkeit bis 15 m/min.

Die Lösung:

  • Sägeeinheit auf Basis ME 50/6.1 mit integriertem Guillotinen Schneidkopf. Die Einheit ist so konzipiert, dass der Guillotinen Schneidkopf auf jede Sägeeinheit, die entsprechend vorbereitet ist, aufgebaut werden kann. Durch die stirnseitig angebrachten Verbindungselemente kann die Einheit einfach mit den anderen Maschineneinheiten der Anlage verbunden werden. Alle Versorgungs – und Steuerleitungen sind steckbar ausgeführt. Eine am Gestell angebrachte Zentriervorrichtung ermöglicht das genaue Positionieren auf einer Schienenbahn.

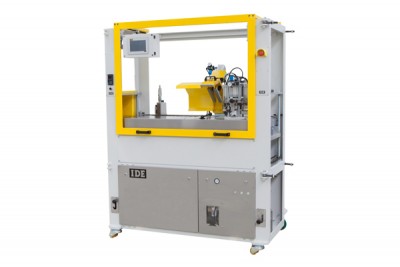

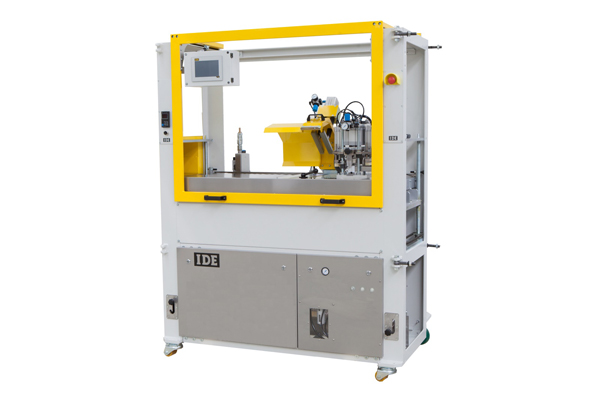

1. Unterflursäge ME 50/6.1

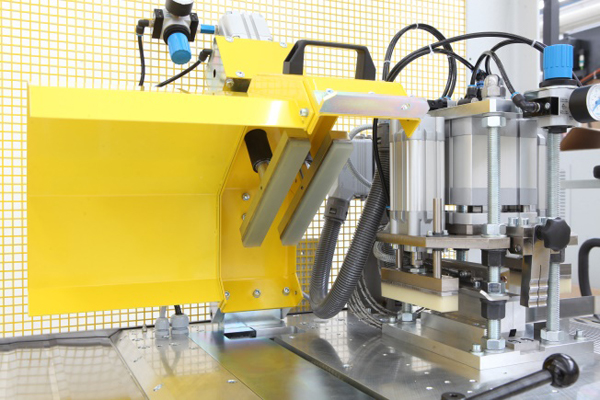

Unterflursaege ME 50 6 1 Detail Schneidkopf G1
Unterflursäge ME 50/6.1 Schneidkopf G1.120
  • Mitfahrweg des Sägeschlittens:
  • 500 mm; motorisch
  • Sägehub: pneumatisch, ölgedämpft
  • Sägeblattantrieb: 1,85 kW
  • Sägeblattdrehzahl: frequenzgeregelt

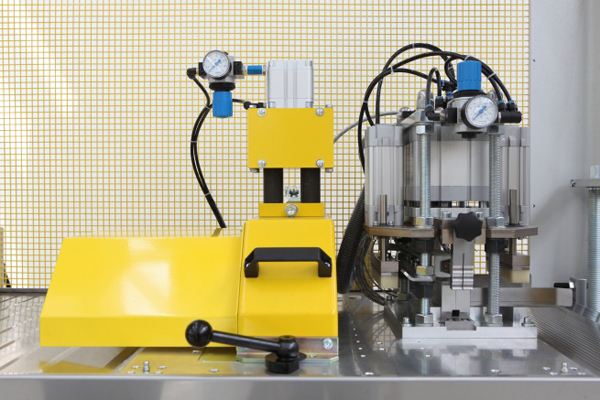

2. Schneidkopf Guillotine G1.120

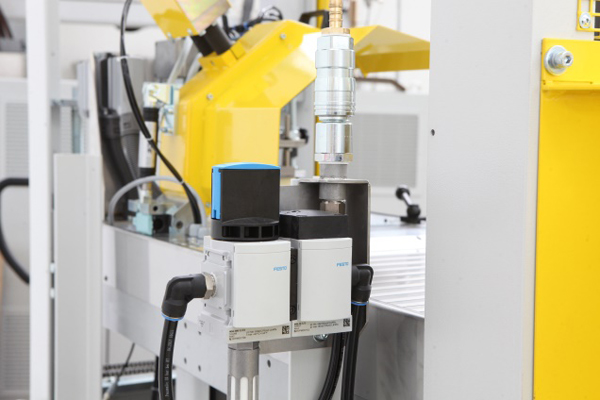

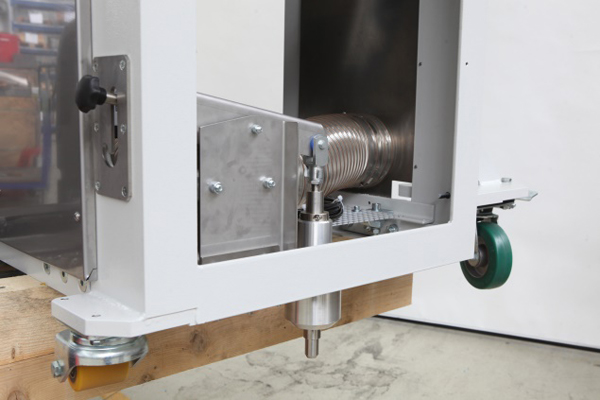

Zentriervorrichtung fuer Schienenbahn Drucklufteinheit
 Zentriervorrichtung für  Schienenbahn  Drucklufteinheit

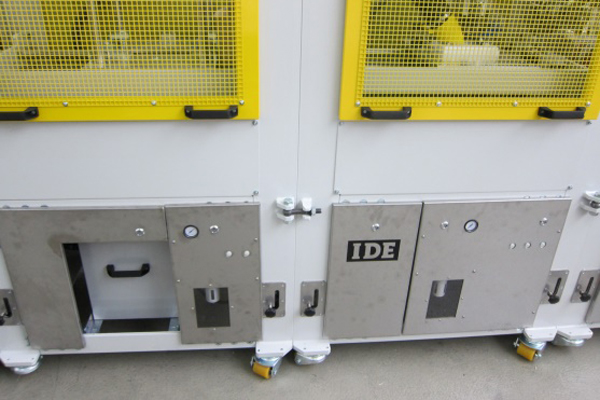

 Verbindungsvorrichtung  Steuerung ME Control 20 4 K
 Verbindungsvorrichtung  Steuerung ME Control 20/4-K
