Projekt des Monats April 2018:Extrusionseinzelmaschine in Sonderausführung zur Herstellung von technischen Profilen

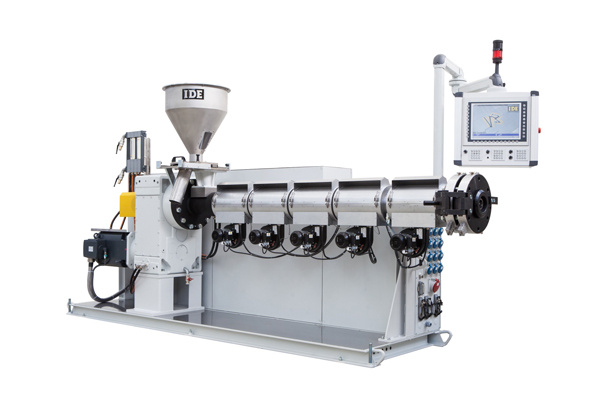

Gesamtansicht ME 90/5x25D
Die Aufgabenstellung:
Einschneckenextruder mit Schmelzepumpe , Kalibriereinheit in kundenspezifischer Sonderausführung, Abzugseinheit für U-Profile bis BxH 500x250 mm
Die Lösung:
1. Einschneckenextruder ME 90/5x25D
 |
 |

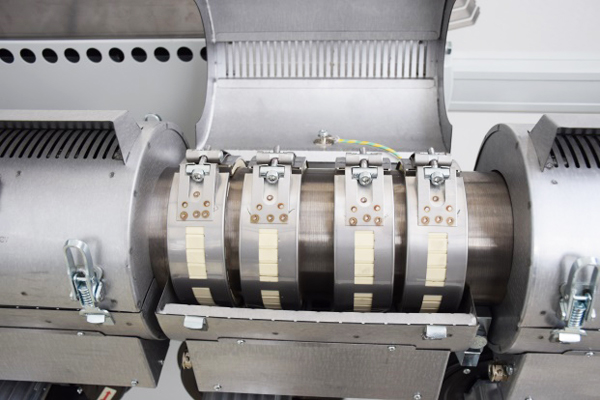

| Steuerung ME Control/3 | Zylinderheizzone, isolierte Keramikheizkörper |
- Asynchronmotor 53 kW
- Drehzahl bis 49 U/min
- einteiliger Bimetallzylinder
- Steuerung ME Control/3 zur Bedienung und Überwachung des Hauptextruders, der Schmelzepumpe, eines Beispritzextruders, der Kalibriereinheit ME 14/6.1,sowie einer Abzugseinheit ME 3-205/1
2. Kalibriereinheit ME 14/6.1
 |
 |

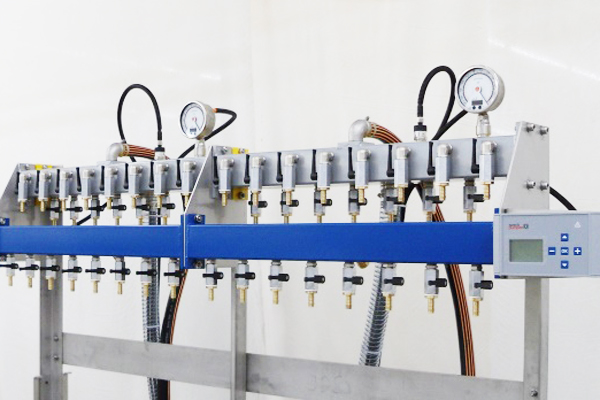

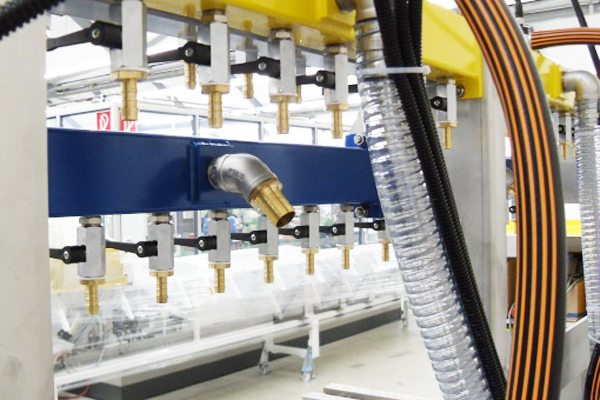

| Vakuum und Wasserverteiler |
- Kalibrieraufnahme 400x1950 mm
- Tischhöhenverstellung 910 – 1060 mm, mechanisch
- zwei Vakuumpumpen, frequenzgeregelt (2x4,3 kW)
- motorische Längsverstellung des Aufnahmetisches, 300 mm
3. Abzugseinheit ME 3-205/1-1500
 |
 |

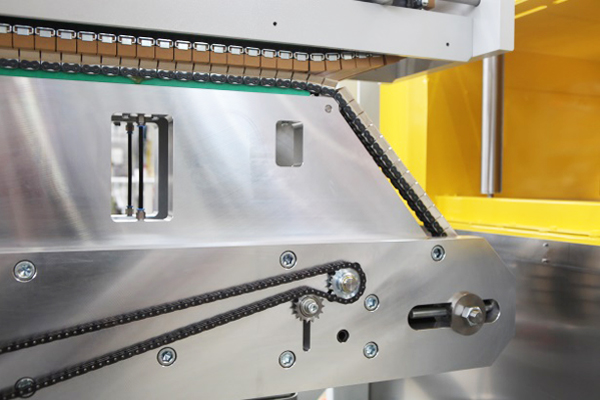

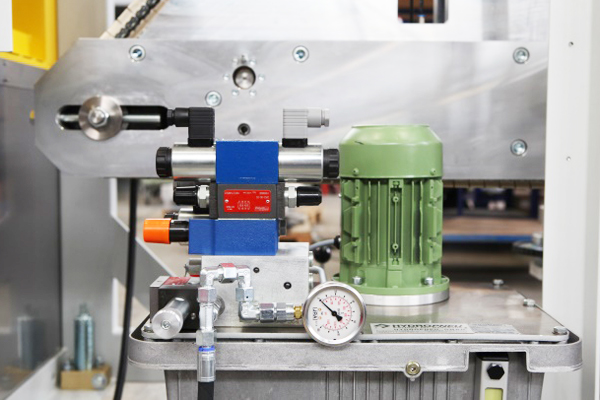

| Hochgezogene Transportkette | Raupenklemmung hydraulisch |
- Abzugsgeschwindigkeit: 0,5 bis 10,0 m/min
- Abzugskraft : max. 15000N
- Antrieb 2 AC-Motoren, je 3,8 kW
- Kontaktlänge: 1500mm
- Raupenklemmung: hydraulisch
- hochgezogene Transportketten
