Projekt des Monats Juni 2018:Komplette Koextrusionsanlage zur Herstellung von Medizinschläuchen

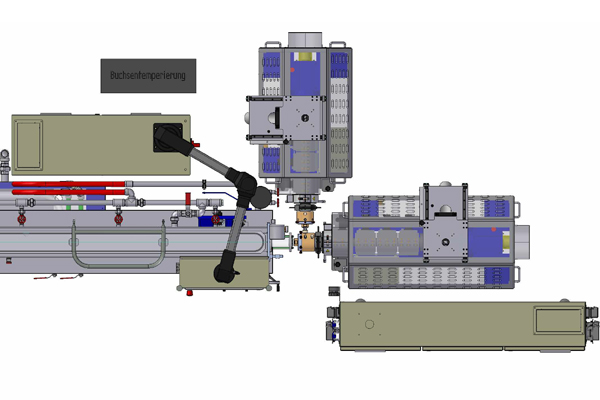

Gesamtansicht ME 30/5x25D + ME20/x25D als Koextrusions-Version mit Folgestraße
Die Aufgabenstellung:
Extrusionsanlage zum Einsatz in einem Reinraum bestehend aus drei Einschneckeckenextrudern, einer Kalibriereinheit, Online-Mess-und Prüftechnik sowie Abzugs-Schneideinheit zur Herstellung von über einhundert unterschiedlicher Mono- und Koextrusions-Schläuche aus 26 verschiedenen thermoplastischen Kunststoffen.
Die Lösung:
1.) Drei mobile Einschneckenextruder Ø45, Ø30 und Ø20mm mit zentraler Unterbringung der gesamten Elektrik in zwei feststehenden Schaltschränken. Diese enthalten auch die Elektrik der gesamten Folgeanlage inklusive Kühlstrecke, Online-Mess-und Prüftechnik sowie Abzugseinheit mit angebautem Rotationscutter.
 |
 |

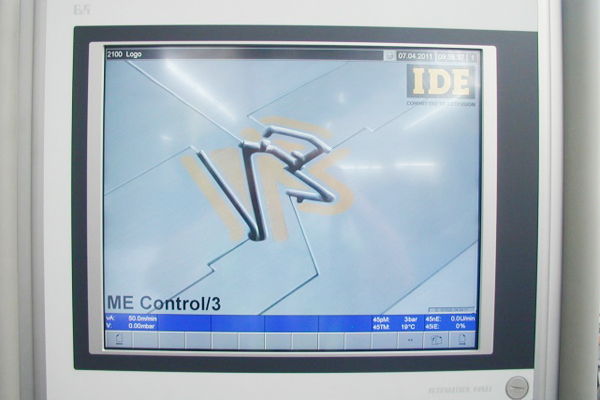

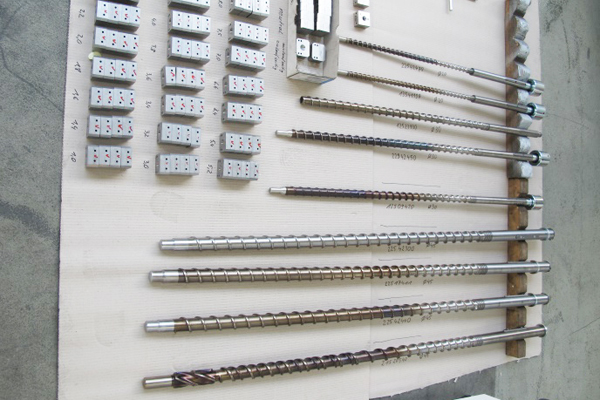

| Steuerung ME Control /3 | Schnecken für unterschiedliche Materialien |
 |
 |

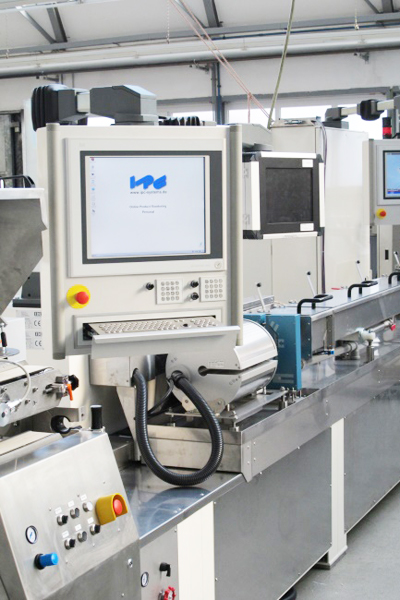

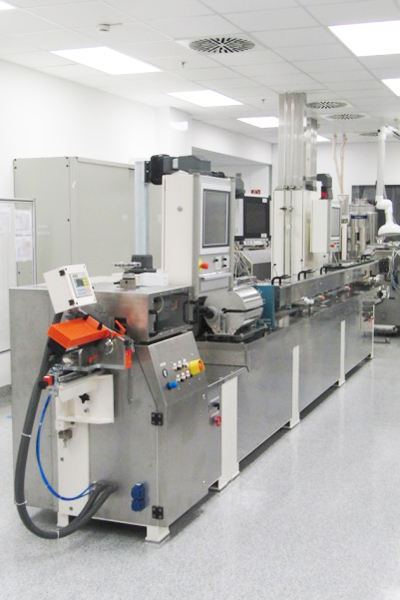

| Online Mess- und Prüftechnik | Gesamtanlage im Reinraum |
- Schaltschrank 1 mit Umrichtern für 3 Extruder inkl. Stützluftsystem
- Schaltschrank 2 mit Anlagenelektrik und Anlagensteuerung ME Control /3

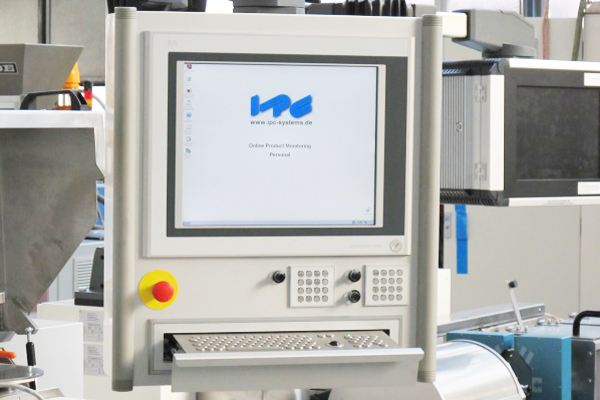

- 2tes Bedienterminal im Bereich des Abzugs inkl. Anzeige Messergebnisse
- Extruder 45x25D, 15kW, 55rpm
- Extruder 30x25D, 4,0kW, 69rpm
- Extruder 20x25D, 2,2KW, 69rpm
- Fahrbare Ausführung, steckbare Verbindung zum Schaltschrank
- VA-Vollverkleidung der gesamten Anlage
2.) Abzugseinheit ME 30/6.1
 |
 |

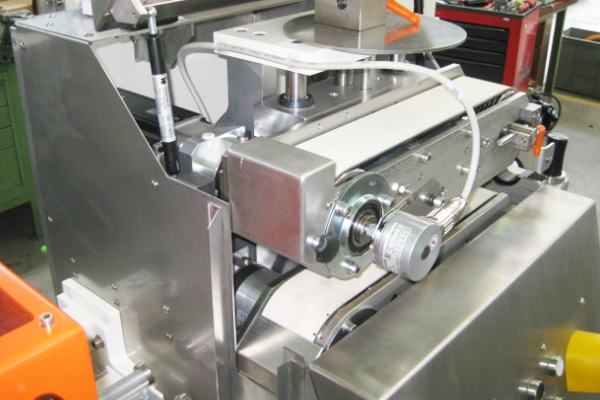

| Bandabzug in VA-Ausführung | Zweites Bedienpanel für Anlagenbedienung und Anzeige der Messwerte |
- Bandabzug in niedriger Bauform
- 350mm Anpresslänge
- Abzugsgeschwindigkeit bis 140 m/min
- Verkleidung komplett aus VA
- Rotationscutter ME50/6.R1 stirnseitig montiert
- Diverse Schneidbuchsen für verschieden Schlauchgrößen
3.) Kühlstrecke und Mess-/ Prüftechnik
 |
 |

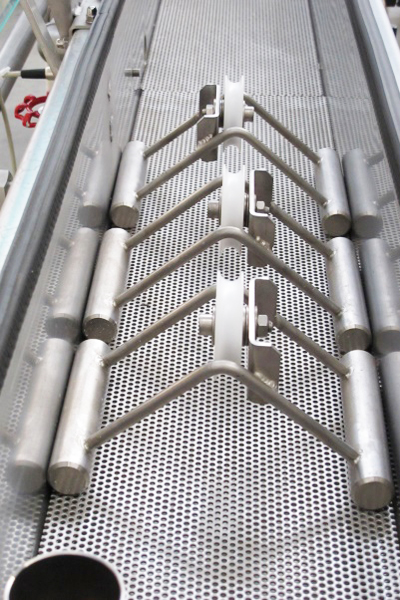

| Ultraschallmesskammer, Profiltrocknung und Messtechnik | Wasserbad mit Niederhalterrollen |
- Vakuum-Wasserbad mit Venturi-System
- Aufnahmeplattform für Vakuum-Wasserbad sowie Mess-und Prüftechnik
- 1000mm motorische Längsverstellung der Aufnahmeplattform
- Manuelle Quer- und Höhenverstellung
- Teilsegment des Wasserbads beheizbar

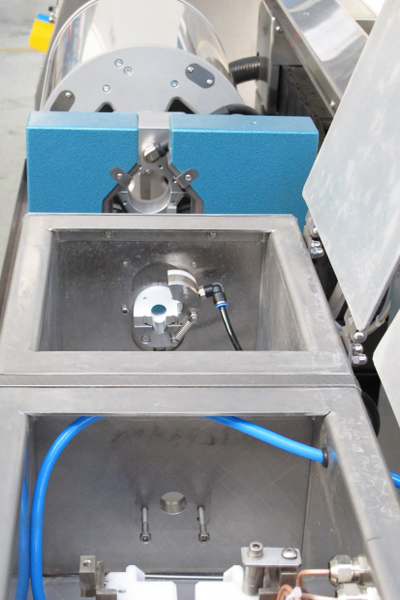

- Messkammer zur Aufnahme eines Ultraschall-Wandstärkemesskopfes
