Projekt des Monats Juli 2019:mobile Produktion

Die Aufgabe:

  • 5 bestehenden Anlagen über 60 verschiedene Profile aus den unterschiedlichsten Thermoplasten. TPE, PVC-U, PS,PP, PMMA, LD-PE, ASA und ABS auf 2 neue komplette Extrusionsanlagen übertragen.
  • Diverse Nachbearbeitungen wie Tampodruck, Bohren, Stanzen, Klebebandaufbringung sollten auf beiden neuen Anlagen realisiert werden
  • Die Einheiten sollten einfach und schnell zwischen beiden Anlagen gewechselt werden können
  • Vernetzung aller Einheiten zur Protokollierung gewünschter Prozessparameter
  • Vorwählbare Anfahrparameter und Produktionsparameter
  • 2 Extruderpanel‘s zur Bedienung am Extruder und am Ende der Anlage

 Die Lösung:

  • 2 Extrusionsanlagen – 1x ME 45/5x25D und 1x ME60/5x25D
  • 2 Bedienpanel’s je Anlage für komplette Flexibilität bei der Bedienung/Produktion.

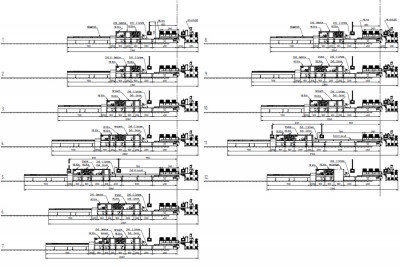

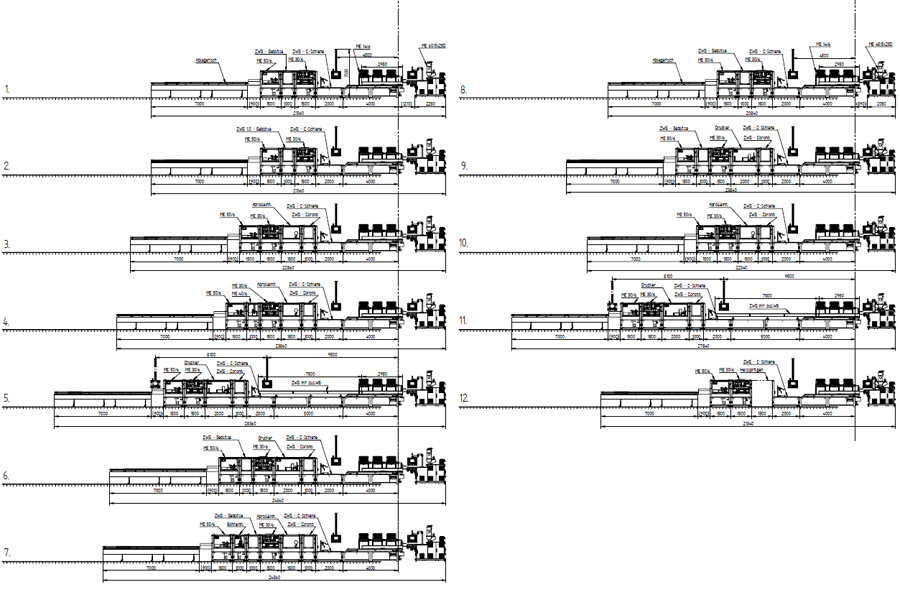

  • 15 Folgeeinheiten die je nach Bedarf zu einer neuen Linie zusammengestellt werden.
  • Komplette Datenkommunikation, Versorgungsleitungen steckbar ausgeführt.
  • Ausrichtung über Rastbolzen in Kundenseitige Bodenschiene

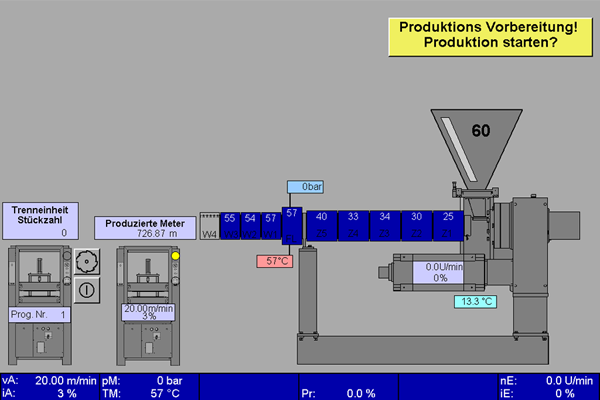

 extruder  Pic 2210
Extruder ME 60/5x25D Extrudersteuerung

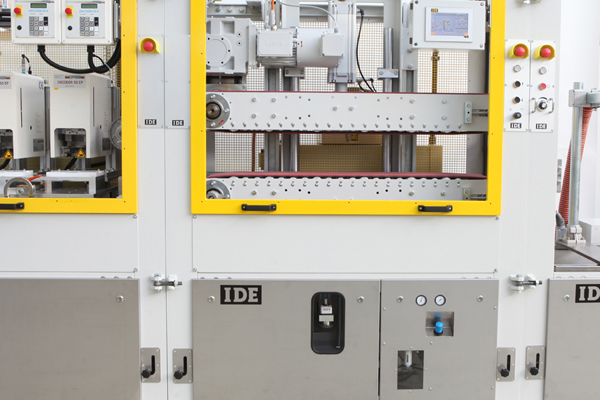

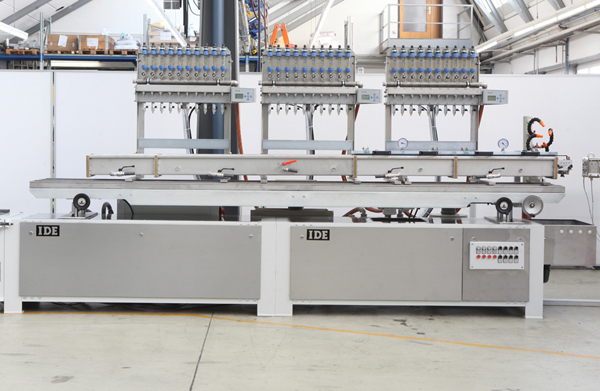

 Kalibriereinheit  Befestigung
Kalibriertisch ME 14/6.3 Befestigungselemente

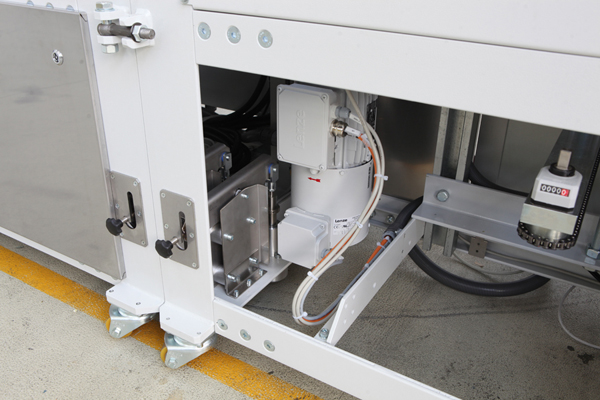

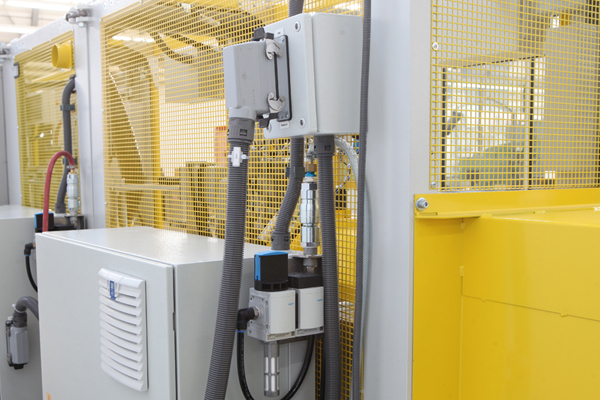

 Bodenschiene  Steckbar
Ausrichtung - Bodenschiene Versorgungsleitungen steckbar

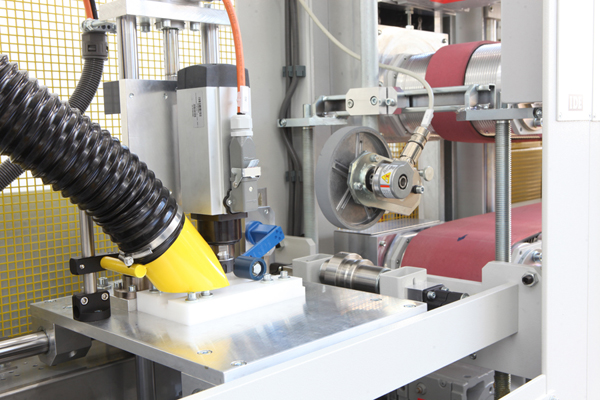

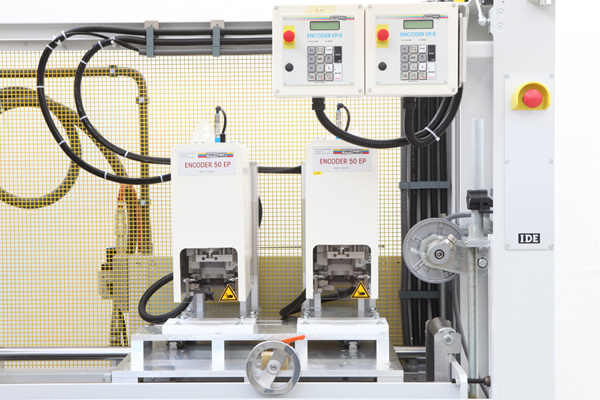

 Bohreinheit  Tampoprint
Bohreinheit Tampoprint

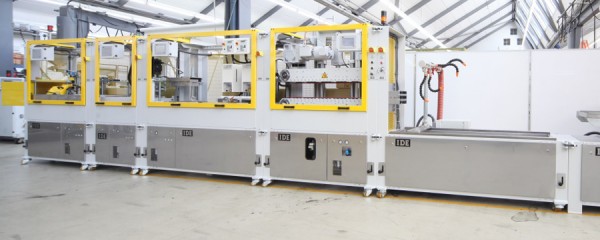

Anlage
