Projekt des Monats Oktober 2018:Komplettanlage zur Herstellung eines Tropfenabscheiders aus PP tv 20

Die Aufgabenstellung:

  • Komplettanlage mit Schmelzepumpe für zwei Werkzeugsysteme
  • Laserkennzeichnung des Produktes inline
  • Spezialsäge für Schrägschnitte

Die Lösung:

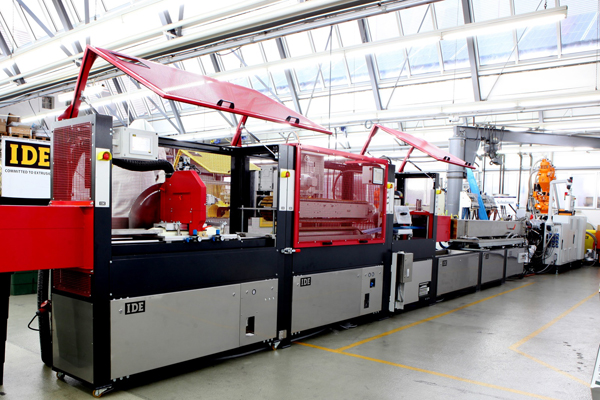

  • Extrusionsanlage bestehend aus folgenden Komponenten:
  • ME 75/5x30D mit mini ME Contro/4, Schnecke mit Barriereteil ausgelegt für 300 kg/h
  • Schmelzepumpe mit Handsiebwechsler
  • Werkzeugsystem bestehend aus Werkzeug, Trocken/Nasskalibrierung mit Wasserbad, ausgelegt für eine Produktionsgeschwindigkeit von 6m/min
  • Kalibriereinheit ME 14/6.2 mit 3 frequenzgeregelten Vakuumpumpen
  • Laserdruckstation
  • Abzugseinheit ME 30/6.3 mit profilierter, hochgezogener Transportkette
  • Ablängeinheit ME 50/6.2 ausgelegt für vertikale Schrägschnitte
Werkzeug mit Schmelzepumpe Handsiebwechsler mit Schmelzepumpe
Werkzeug mit Schmelzepumpe Handsiebwechsler mit Schmelzepumpe
Kalibriersystem Wasserbad
Kalibriersystem Wasserbad
 Laserdrucker  Laserkennzeichnung
 Laserdrucker  Laserkennzeichnung
 Abzugseinheit ME 30 6 6  Profilierte hochgezogene Raupenkette
 Abzugseinheit ME 30/6.3 Profilierte, hochgezogene Raupenkette
 Ablaengeinheit ME 50 6 2  Steuerung ME Control 20 4
 Ablängeinheit ME 50/6.2  Steuerung ME Control 20/4
