Nous sommes fiers de vous présenter notre projet du mois :

Projet du mois juillet 2019:

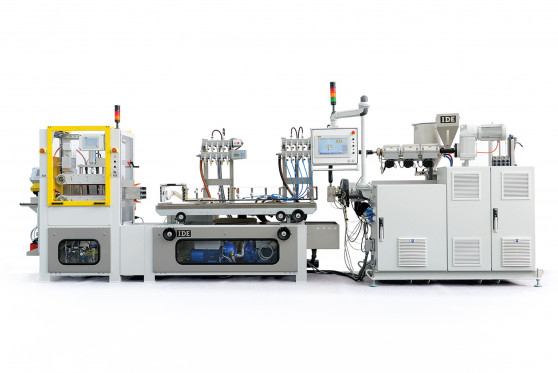

production mobile

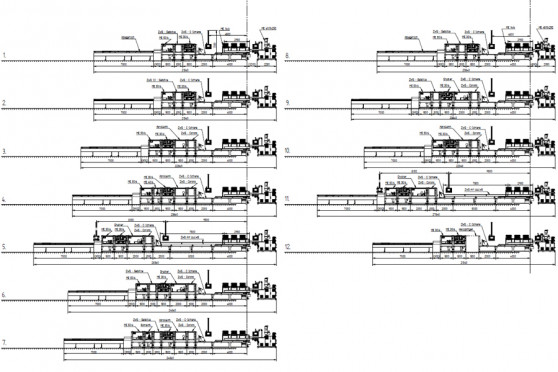

  • 1 Titelbild

Mission :

  • 5 installations existantes pour réaliser plus de 60 profils différents à partir des thermoplastiques les plus variés. Transférer les TPE, PVC-U, PS,PP, PMMA, LD-PE, ASA et ABS sur 2 nouvelles installations d’extrusion complètes.
  • Diverses finitions comme la tampographie, le perçage, le poinçonnage, l’application de bandes adhésives doivent être réalisées sur les deux nouvelles installations.
  • Les unités doivent être interchangeables facilement et rapidement entre les deux installations.
  • Connexion de toutes les unités pour la consignation des paramètres de processus souhaités
  • Possibilité de présélection des paramètres de démarrage et de production
  • 2 panneaux d’extrudeuse pour l’utilisation sur l’extrudeuse et à la fin de l’installation

 La solution :

  • 2 installations d’extrusion – 1 x ME 45/5x25D et 1 x ME60/5x25D
  • 2 panneaux de commande par installation pour une flexibilité totale lors de l’utilisation/la production.
  • 15 modules qui peuvent être assemblés pour former une nouvelle ligne si nécessaire.
  • Communication complète des données, lignes auxiliaires enfichables.
  • Alignement à l’aide de boulons d’arrêt sur le rail de sol qui se trouve chez le client
 extruder  Steuerung
 Extrudeuse ME 60/5x25D Commande d’extrudeuse
 Kalibriereinheit  Befestigung
Table de calibrage ME 14/6.3 Éléments de fixation entre les unités
 Bodenschiene  Steckbar
Alignement - rail de sol Lignes auxiliaires enfichables
 Bohreinheit  Tampoprint
Unité de perçage Tampographie



Anlage




Projet archives


Projet du mois Juin 2019:

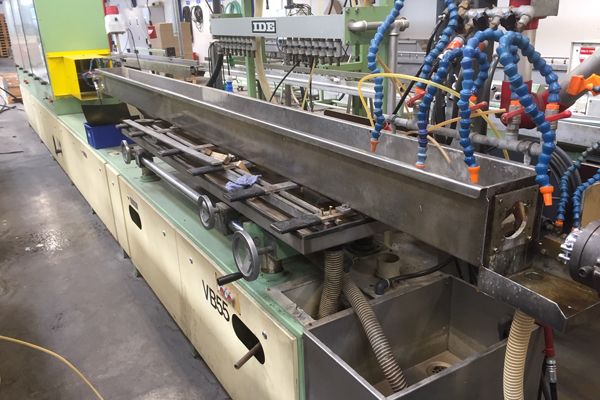

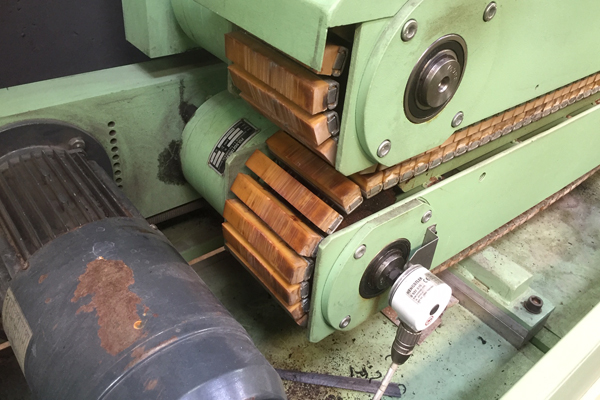

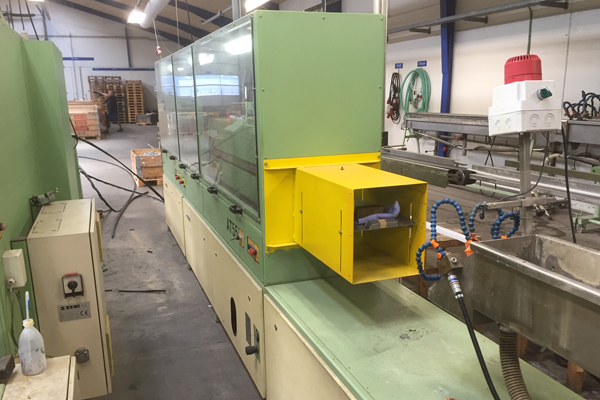

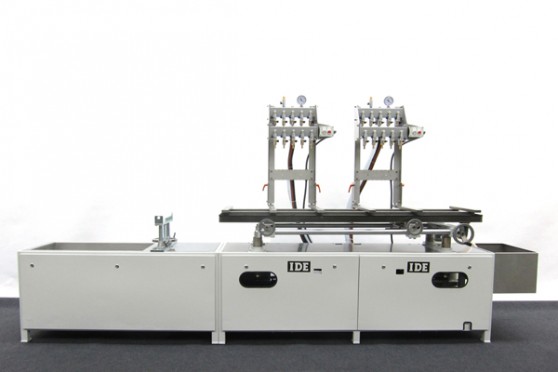

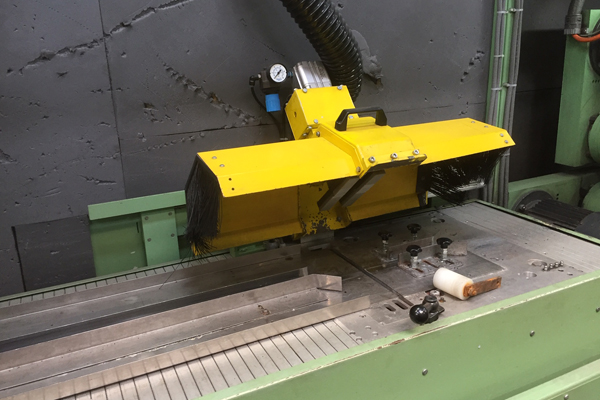

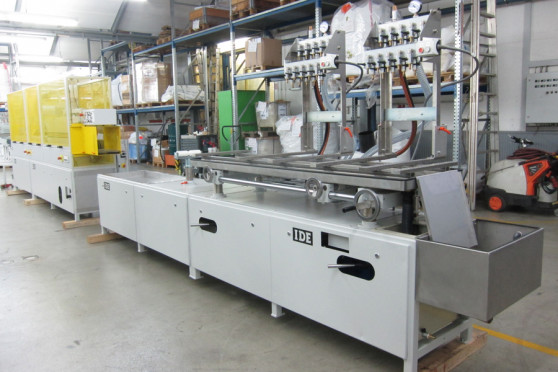

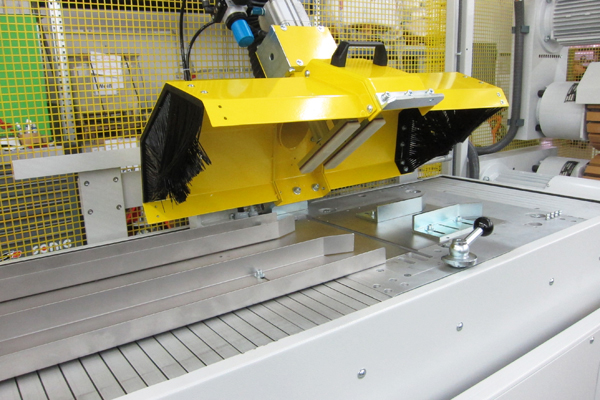

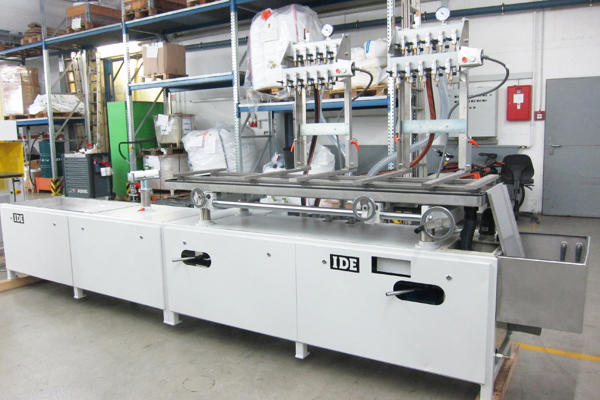

Table de calibrage ME 14/2 totalement révisée

*Mission :* Table de calibrage ME 14/2 datant de 1984 doit être remise en état. Recherche de pièces fonctionnelles encore utilisables. Plus d'infos...


Projet du mois du mai 2019

https://www. ide-extrusion. Plus d'infos...

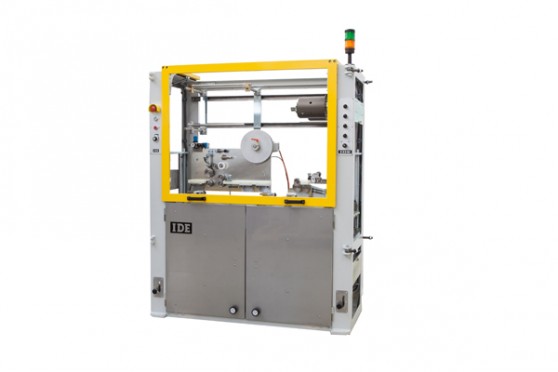

Projet du mois d´Avril 2019

  www. ide-extrusion. Plus d'infos...

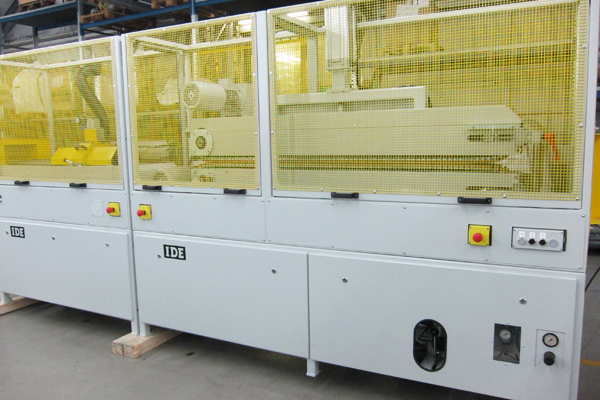

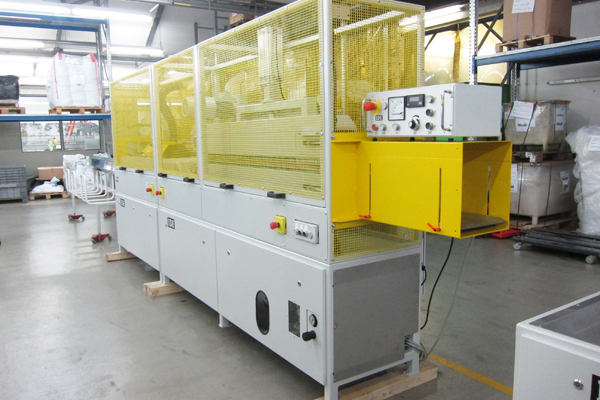

Projet du mois de Février 2019 Ligne complète pour la production de tabliers de volets roulants préfabriqués

Le projet: Ligne complète pour deux systèmes d’outillages Préfabrication en ligne Transmission de données avec scanner manuel industriel La solution: Ligne d'extrusion comprenant les composants suivants: ME 75/5x25D avec mini ME Control/4 Système d’outillage composé d’une filière d’extrusion et de calibrage à sec, conçu pour une vitesse de production de 8m/min Unité d'e calibrage ME 14/6. 1 avec 2 pompes à vide à fréquence contrôlée Tireuse ME 30/6. Plus d'infos...


Projet du mois de Décembre 2018:
Ligne complète pour la production de divers profilés de filtres

Le projet: Ligne de suite pour plus de 6 profilés de filtres différents avec des diamètres de 15 à 120 mm Construite principalement en matériaux inoxydables Bac à eau à pulvérisation avec réglage individuel des rampes de pulvérisation Séchage du profilé par aspiration Tireuse spéciale avec centre d’extrusion constant Unité de coupe pour profilés jusqu'à 125 mm de diamètre La solution: Ligne d'extrusion comprenant les composants suivants: Calibration de suite avec plus de 60 buses de pulvérisation Anneau de pulvérisation interchangeable côté entrée Bague d’aspiration avec buses interchangeables de différentes dimensions côté sortie Tireuse spéciale avec réglage manuel de l'écart centralisé Unité de coupe rotative pour diamètres de profilés jusqu'à 125 mm Einlaufseitiger Spruehring Spruehwasserbad Anneau de pulvérisation côté entrée Bac à eau de pulvérisation Auslaufseitige Absaugtechnologie Bandabzug mit Spaltverstellung Technologie d’aspiration côté sortie Tireuse spéciale avec réglage de l'écart Rotationsschneideinheit mit Schneidmatrize Steuerung ME Control 20 4 Folgeeinheit Unité de coupe rotative Commande ME Control 20/4. Plus d'infos...


Projet du mois de Novembre 2018:

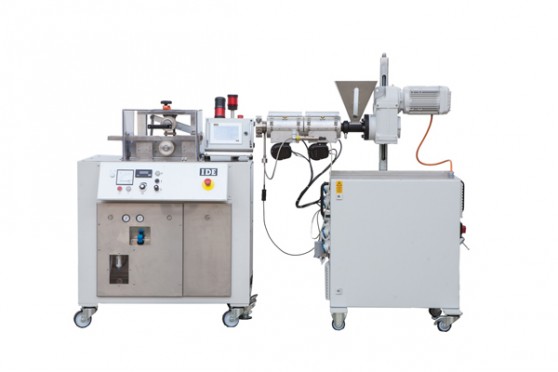

Ligne d’extrusion de laboratoire pour la production de profilés en TPE

Le projet: Ligne d’extrusion avec un encombrement réduit pour l'extrusion verticale et horizontale Unités mobiles La solution: Ligne d'extrusion comprenant les composants suivants: Extrudeuse mono vis mobile MEB 20 / 5x25D avec commande d’extrudeuse flexible ME Control 20/4 pour des débits jusqu'à 5 kg/h Réglage manuel de la hauteur ± 100 mm via broche filetée Système d'outillage avec bride de serrage Tireuse à rouleaux mobile pour des vitesses de transport de 0,3 à 6,0 m/min Couvercle de sécurité à charnière en PC Réglage manuel de l’écartement des deux rouleaux en caoutchouc   Werkzeuganschluss Spannkette Extrudersteuerung ME Control 20 4 Raccord de filière  avec chaîne de tension Commande d’extrudeuse ME Control 20/4 à positionnement flexible Rollenabzug Rollenabzug Schutzverkleidung offen Tireuse à rouleaux Tireuse à rouleaux – couvercle de sécurité ouvert. Plus d'infos...


Projet du mois d’Octobre 2018:
Ligne complète pour la production de profilés séparateurs de gouttes en PP TV 20

Le projet: Ligne complète avec pompe à engrenage pour deux systèmes d’outillage Marquage laser du produit en ligne Scie spéciale pour les coupes en biseau La solution: Ligne d'extrusion comprenant les composants suivants: ME 75/5x30D avec mini ME Control/4, vis avec élément de barrière conçu pour 300 kg/h Pompe à engrenage avec changeur de filtre manuel Système d’outillage avec filière d’extrusion, calibration sec/humide avec bac à eau, conçu pour une vitesse de production de 6 m/min Unité de calibrage ME 14 / 6. 2 avec 3 pompes à vide à fréquence contrôlée Station d'impression laser Tireuse ME 30/6. Plus d'infos...


Projet du mois de Septembre 2018:
Unité combinée scie et guillotine pour couper différents types de profils en PVC, ABS, PP, PE et TPE

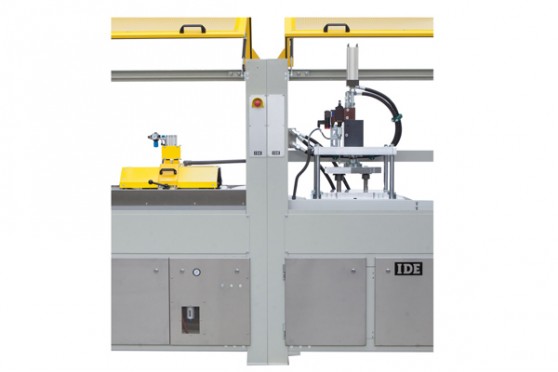

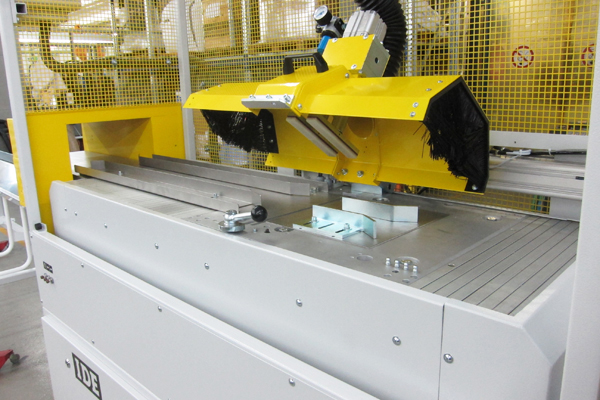

Scie à lame ascendante  ME 50/6. 1 avec tête guillotine G1. Plus d'infos...


Projet du mois d’Aout 2018:
Été 2018 température moyenne de 32 ° C pendant la journée

Enten Sommer Le projet: Rester créatif quand même La solution: Enten Winter Imaginer que c'est l'hiver. Plus d'infos...
