Hier präsentieren wir aktuelle Neuigkeiten:
Projekt des Monats November 2018:
Technikumsanlage zur Herstellung von TPE Profilen
Die Aufgabenstellung:
- Extrusionsanlage mit geringem Bauraum für vertikale und horizontale Extrusion
- Fahrbare Ausführung der Einheiten
Die Lösung:
Extrusionsanlage bestehend aus folgenden Komponenten:
- Fahrbarer Einschneckenextruder MEB 20/5x25D mit flexibler Extrudersteuerung ME Control 20/4 für Ausstoßleistungen bis zu 5 kg/h
- manuelle Höhenverstellung ± 100 mm über Gewindespindel
- Werkzeugsystem mit Klemmflansch
- Fahrbarer Rollenabzug für Abzugsgeschwindigkeiten von 0,3 bis 6,0 m/min
- Aufklappbarer Sicherheitsklappe aus PC
- Manuelle Spaltverstellung der beiden Gummirollen
 |
 |

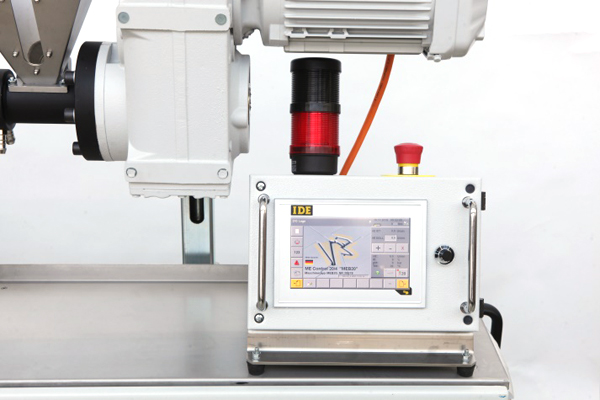

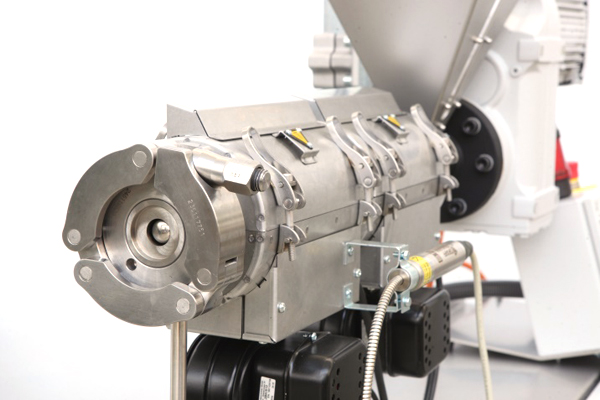

| Werkzeuganschluss mit Spannkette | Flexible Extrudersteuerung ME Control 20/4 |
 |
 |

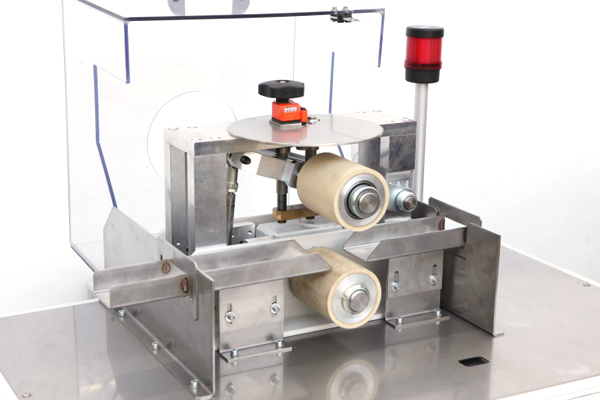

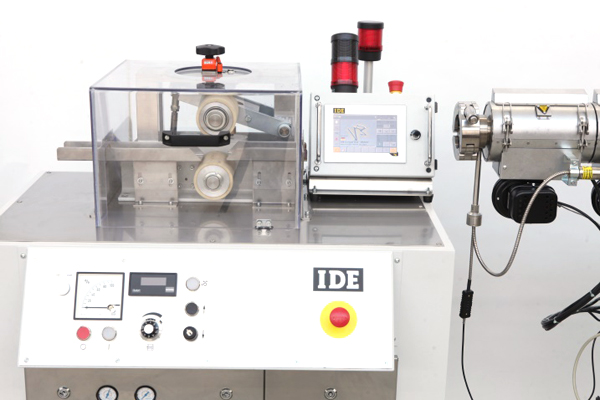

| Rollenabzug | Rollenabzug –Schutzverkleidung offen |
Projektarchiv
Projekt des Monats Oktober 2018:

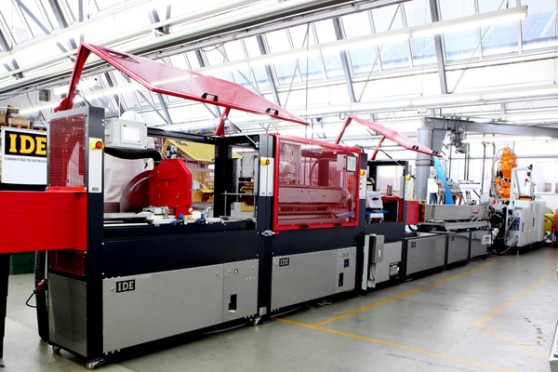

Komplettanlage zur Herstellung eines Tropfenabscheiders aus PP tv 20
Die Aufgabenstellung:
Komplettanlage mit Schmelzepumpe für zwei Werkzeugsysteme
Laserkennzeichnung des Produktes inline Spezialsäge für
Schrägschnitte
Die Lösung:
Extrusionsanlage bestehend aus folgenden Komponenten: ME
75/5x30D mit mini ME Contro/4, Schnecke mit Barriereteil
ausgelegt für 300 kg/h Schmelzepumpe mit Handsiebwechsler
Werkzeugsystem bestehend aus Werkzeug,
Trocken/Nasskalibrierung mit Wasserbad, ausgelegt für eine
Produktionsgeschwindigkeit von 6m/min Kalibriereinheit ME
14/6. 2 mit 3 frequenzgeregelten Vakuumpumpen
Laserdruckstation Abzugseinheit ME 30/6.
Projekt des Monats September 2018:
Kombinierte Säge-Guillotine-Einheit zum Ablängen unterschiedlicher Profilarten aus PVC, ABS, PP, PE, TPE

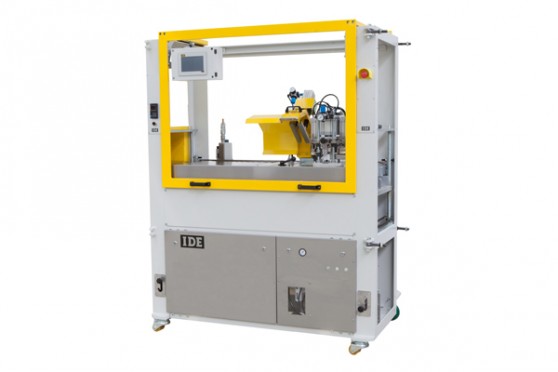

Unterflursäge ME 50/6. 1 mit Schneidkopf Guillotine G1.
Projekt des Monats August 2018:
Sommer 2018 durchschnittlich 32°C Tagestemperatur
Enten Sommer
Die Aufgabenstellung:
Trotzdem kreativ bleiben
Die Lösung:
Enten Winter
Sich einfach vorstellen es ist Winter.
Projekt des Monats Juli 2018:
Stanz- und Fräseinheit zum Inline-Konfektionieren

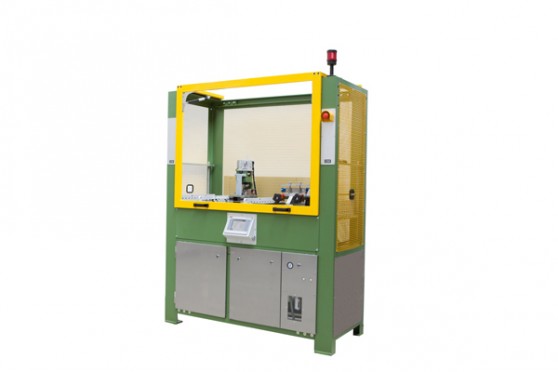

Stanz- und Fräseinheit auf Basis ME 41/6. 1
Die Aufgabenstellung:
Einbringung von positionsbezogenen Stanzungen sowie
seitlicher Befräsung von Profilen.
Projekt des Monats Juni 2018:
Komplette Koextrusionsanlage zur Herstellung von Medizinschläuchen

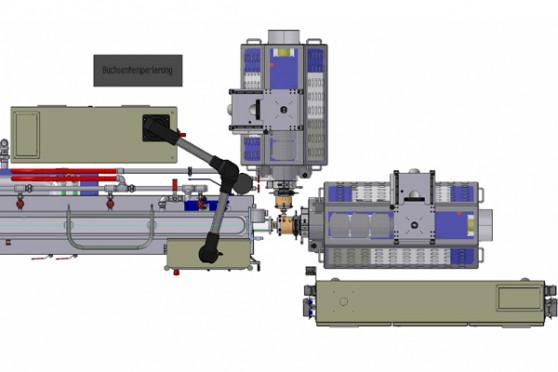

Gesamtansicht ME 30/5x25D + ME20/x25D als
Koextrusions-Version mit Folgestraße
Die Aufgabenstellung:
Extrusionsanlage zum Einsatz in einem Reinraum bestehend aus
drei Einschneckeckenextrudern, einer Kalibriereinheit,
Online-Mess-und Prüftechnik sowie Abzugs-Schneideinheit zur
Herstellung von über einhundert unterschiedlicher Mono- und
Koextrusions-Schläuche aus 26 verschiedenen
thermoplastischen Kunststoffen.
Die Lösung:
1.
Projekt des Monats Mai 2018:
Extrusionsanlage in Sonderausführung zur Herstellung von kleinen technischen Profilen

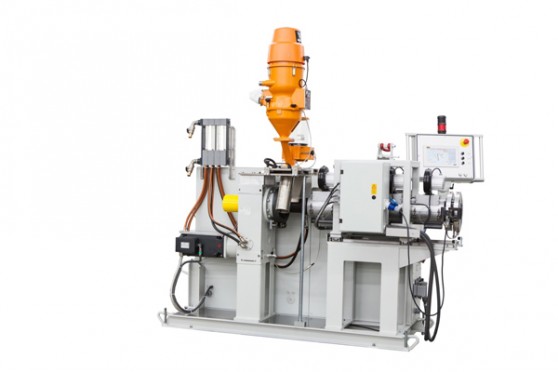

Gesamtansicht ME 45/5x25D mit
Schnellwechsel-Plastifiziereinheit
Die Aufgabenstellung:
Extrusionsanlage mit Schnellwechsel-Plastifiziereinheit,
Kalibriereinheit und Abzugs-Schneideinheit zur Herstellung
von Profilen aus verschiedenen gefüllten thermoplastischen
Kunststoffen
Die Lösung:
1. ) Einschneckenextruder ME 45/5x25D mit wechselbarer
Verfahrenseinheit
Steuerung mini ME Control 4 Wechsel
Plastifiziereinheit
Steuerung mini ME Control /4 Wechsel-Plastifiziereinheit
Zylinderanflanschung Vorheizvorrichtung Wechsel
Plastifiziereinheit
Zylinderanflanschung Vorheizvorrichtung für
Wechsel-Plastifiziereinheit Asynchronmotor 14 kW,
wassergekühlt Drehzahl bis 80 U/min
Schnellwechselverfahrenseinheit mit einteiligem
Bimetallzylinder 2 Schnecken zur Verarbeitung von gefüllten
bzw.
Projekt des Monats April 2018:
Extrusionseinzelmaschine in Sonderausführung zur Herstellung von technischen Profilen

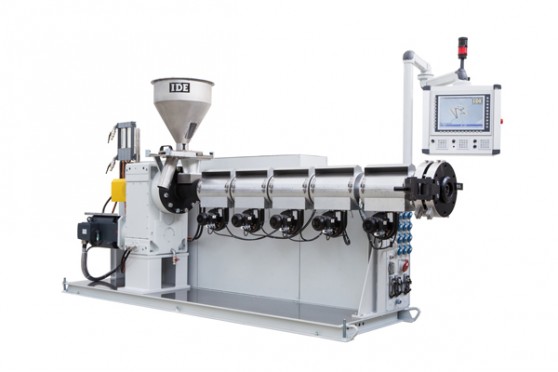

Gesamtansicht ME 90/5x25D
Die Aufgabenstellung:
Einschneckenextruder mit Schmelzepumpe , Kalibriereinheit in
kundenspezifischer Sonderausführung, Abzugseinheit für
U-Profile bis BxH 500x250 mm
Die Lösung:
1. Einschneckenextruder ME 90/5x25D
Steuerung ME Control 3 Zylinderheizzone isolierte
Keramikheizkoerper
Steuerung ME Control/3 Zylinderheizzone, isolierte
Keramikheizkörper Asynchronmotor 53 kW Drehzahl bis 49
U/min einteiliger Bimetallzylinder Steuerung ME Control/3
zur Bedienung und Überwachung des Hauptextruders, der
Schmelzepumpe, eines Beispritzextruders, der
Kalibriereinheit ME 14/6.
Projekt des Monats März 2018:
Stanzeinheit für Bodenprofile
Die Aufgabenstellung:
Stanzeinheit zum beidseitigen Konfektionieren von großen
Bodenprofilen bis 591 mm Profilbreite. Die Lösung:

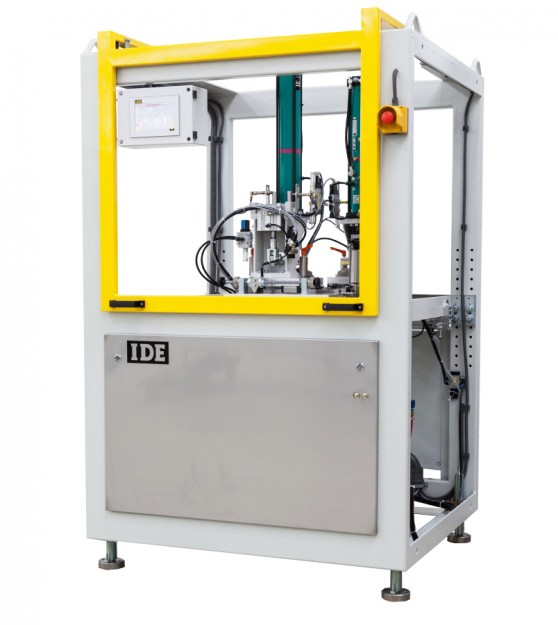

Sonderkonstruktion einer Stanze mit zwei zueinander in
Längs- und Querrichtung verstellbaren Stanzköpfen auf der
Basis einer Stanzeinheit ME 4.
Projekt des Monats Februar 2018:

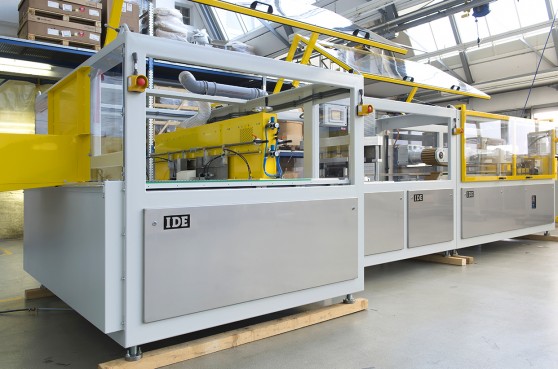

Folgemaschinen für Großkabelkanäle
Die Aufgabenstellung: Extrusionsfolgeanlage zur
Konfektionierung von großen Kabelkanälen bis 620 x 110 mm
bestehend aus einer Abzugseinheit, einer Stanzeinheit, sowie
einer Sägeeinheit
Die Lösung: Sonderkonstruktion einer Extrusionsfolgestraße
bestehend aus einer Abzugseinheit ME 3, einer Stanzeinheit
ME 4, sowie einer Querhubsägeeinheit ME 55. Abzugseinheit ME 3
IDE Abzugseinheit ME3 Hochgezogene Transportkette ME3
Gesamtansicht ME 3 hochgezogene untere Transportkette
Raupenklemmung: pneumatisch Antrieb: durch 2 AC Motoren
je 3,8 kW Kontaktlänge: 2000 mm Abzugskraft: max.
